Solární regulace SOREL: Efektivní řízení solárních systémů
evropská kvalita pro celoroční ohřev vody
Kvalitní solární regulátory. Ideální pro ohřev TUV, podporu vytápění.
Solární regulace SOREL pro efektivní řízení vašeho solárního systému
Německý výrobce SOREL patří mezi špičku v oblasti elektronických regulací pro solární termické soustavy, akumulační nádrže a vytápění. Jeho regulátory se starají o optimální využití energie ze solárních kolektorů, chrání systém před přehřátím a mrazem a zároveň hlídají komfort i bezpečnost provozu.
Na této stránce najdete srozumitelné vysvětlení, jak solární regulace SOREL fungují, přehled hlavních typů regulátorů a praktické tipy, podle čeho vybrat správný model pro váš systém solárního ohřevu vody či podporu vytápění.
Jak funguje solární regulace SOREL
Základním principem je diferenciální regulace teploty. Regulátor SOREL neustále porovnává teplotu na solárních kolektorech a teplotu v zásobníku (případně na dalších místech soustavy). Jakmile je kolektor dostatečně teplejší než zásobník, spustí oběhové čerpadlo a energie se začíná přenášet do vody.
- Teplotní čidla – nejčastěji typ Pt1000, umístěná na kolektorech, v zásobníku, na zpátečce, v kotli apod.
- Výstupy pro čerpadla a ventily – relé 230 V a u moderních modelů také výstupy PWM / 0–10 V pro vysoce účinná čerpadla.
- Časové a ochranné funkce – funkce proti stagnaci, proti mrazu, protibakteriální přohřev, nabíjení více zásobníků, priorita TUV atd.
- Uživatelské rozhraní – textový nebo ikonový displej, intuitivní menu v několika jazycích, jednoduché nastavení.
Proč zvolit regulaci SOREL
- Velmi dobrý poměr cena / funkce v porovnání s konkurencí.
- Univerzální použití – solární kolektory, kotle na tuhá paliva, akumulační nádrže.
- Podpora vysoce účinných čerpadel (PWM, 0–10 V výstupy).
- Rozšířené funkce pro ochranu soustavy a komfort obsluhy.
- Možnost dataloggeru a vzdáleného dohledu přes SOREL Connect (u vybraných typů).

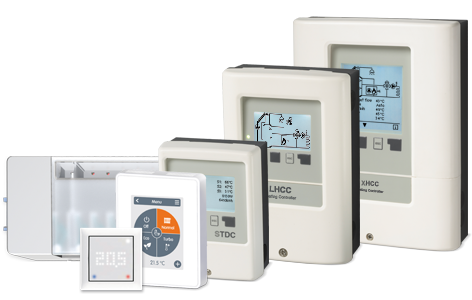

Přehled hlavních typů solárních regulací SOREL
SOREL nabízí celou řadu regulátorů – od jednoduchých pro malý solární ohřev vody až po velmi komplexní jednotky pro více zdrojů tepla a více okruhů. Níže je zjednodušený přehled nejpoužívanějších řad pro solární termiku.
Regulace SOREL TDC Smart (Basic / Advance / Connect)
Řada TDC Smart je určena pro jednodušší solární soustavy a kotle na tuhá paliva. Modely TDC Smart Basic obvykle nabízejí 3 teplotní vstupy a 1 výstup pro čerpadlo a jsou vhodné pro klasické zapojení „kolektor → zásobník“. Modely Advance a Connect přidávají více funkcí, například řízení druhého spotřebiče, podporu externích modulů, dataloggeru a vzdáleného přístupu.
| Typické použití | Jednoduchý solární ohřev TUV, menší systémy s jedním okruhem. |
|---|---|
| Počet čidel | cca 3 vstupy Pt1000 (kolektor, zásobník, volitelně zpátečka / kotel). |
| Výstupy | 1–2 relé pro čerpadla, u vyšších typů PWM / 0–10 V pro čerpadla s regulací otáček. |
| Pro koho | Rodinné domy, menší penziony, kde je jeden solární okruh a 1–2 zásobníky. |
Regulace SOREL LTDC
Řada LTDC je koncipována pro středně velké solární soustavy a kombinaci se zdroji typu kotel na tuhá paliva. Typické jednotky LTDC mají 6 teplotních vstupů a 3 výstupy, takže dokážou řídit více čerpadel i ventilů a současně přehledně zobrazit stav na displeji. Regulátor podporuje jak standardní oběhová čerpadla, tak vysoce účinná čerpadla s PWM signálem.
| Typické použití | Střední solární systémy, nabíjení více zásobníků, kombinace s kotlem či krbem s výměníkem. |
|---|---|
| Počet čidel | cca 6 vstupů (kolektor, 1–2 zásobníky, kotel, zpátečka, rezervní pozice). |
| Výstupy | 3 relé 230 V, u novějších verzí 1–2 PWM / 0–10 V výstupy pro úsporná čerpadla. |
| Výhody | Velmi široké možnosti zapojení, podpora dataloggeru, textové menu, snadné ladění. |
Regulace SOREL MTDC
MTDC je kompaktní univerzální regulátor pro menší a střední solární systémy nebo pro kombinaci solárů a kotle na tuhá paliva. Typicky má 3 teplotní vstupy a 2 výstupy a lze s ním řídit až dva okruhy (například solární čerpadlo a nabíjení akumulační nádrže kotlem). I zde je k dispozici podpora pro vysokou účinnost čerpadel s PWM.
| Typické použití | Rodinný dům se soláry a kotlem na tuhá paliva, bivalentní zásobník. |
|---|---|
| Počet čidel | 3 vstupy Pt1000 (kolektor, zásobník, zdroj / zpátečka). |
| Výstupy | 2 relé 230 V – solární čerpadlo, kotlové čerpadlo nebo směšovací ventil. |
| Přínos | Jednoduché ovládání, malé rozměry, univerzální použití v solárních i topných soustavách. |
Pokročilé regulace HCC / XHCC / LHCC
Pro velké a složité soustavy nabízí SOREL také řady HCC, XHCC a LHCC. Tyto regulátory mají více vstupů a výstupů, dokážou řídit několik topných okruhů, akumulačních nádrží, směšovacích ventilů i doplňkových zdrojů tepla. Používají se hlavně v bytových domech, větších penzionech nebo u rozsáhlejších kotelen.
Konkrétní parametry (počty vstupů, výstupů, podporované funkce) se u jednotlivých modelů mohou lišit. Podrobné technické listy najdete vždy v dokumentaci konkrétní regulace SOREL.
Jak vybrat vhodnou solární regulaci SOREL
Při výběru regulace se vyplatí nejdříve přesně popsat, jak bude váš solární systém vypadat a co od něj očekáváte. Podle toho lze poměrně rychle určit, která řada regulací SOREL dává největší smysl.
1. Velikost a složitost soustavy
- Jednoduchý ohřev TUV – 1 kolektorové pole, 1 zásobník, max. 1 čerpadlo. Obvykle stačí některý z typů TDC Smart Basic / MTDC.
- Ohřev TUV + podpora vytápění – více čerpadel, směšovací ventily, možnost přesměrování energie. Vhodná je spíše řada LTDC.
- Více zdrojů tepla a více okruhů – soláry, kotel, tepelné čerpadlo, zásobníky, několik topných okruhů. Zvažte pokročilé regulace HCC / XHCC / LHCC.
2. Typy čerpadel a ventilů
- Máte-li moderní úsporná čerpadla, volte regulaci s výstupem PWM nebo 0–10 V (TDC Smart, LTDC, MTDC a vyšší řady).
- Pro běžná čerpadla 230 V postačí standardní reléové výstupy.
- Pokud systém používá několik směšovacích ventilů, zkontrolujte, zda má regulace dostatek výstupů a odpovídající funkční schémata.
3. Funkce, které dává smysl řešit dopředu
- Ochrana proti stagnaci a mrazu – zejména u velkých kolektorových polí.
- Legionelní přehřev – pokud chcete pravidelné dohřátí zásobníku na vyšší teplotu.
- Datalogger a vzdálený dohled – u větších nebo smluvně servisovaných instalací se vyplatí možnost sledovat hodnoty online (moduly typu CAV + SOREL Connect).
- Spolupráce s dalšími zdroji – kotel na tuhá paliva, krb s výměníkem, tepelné čerpadlo, elektrická patrona atd.
Typická zapojení se solární regulací SOREL
V dokumentaci výrobce najdete přesné zapojovací schémata. Z pohledu investora ale většinou řešíme několik základních situací:

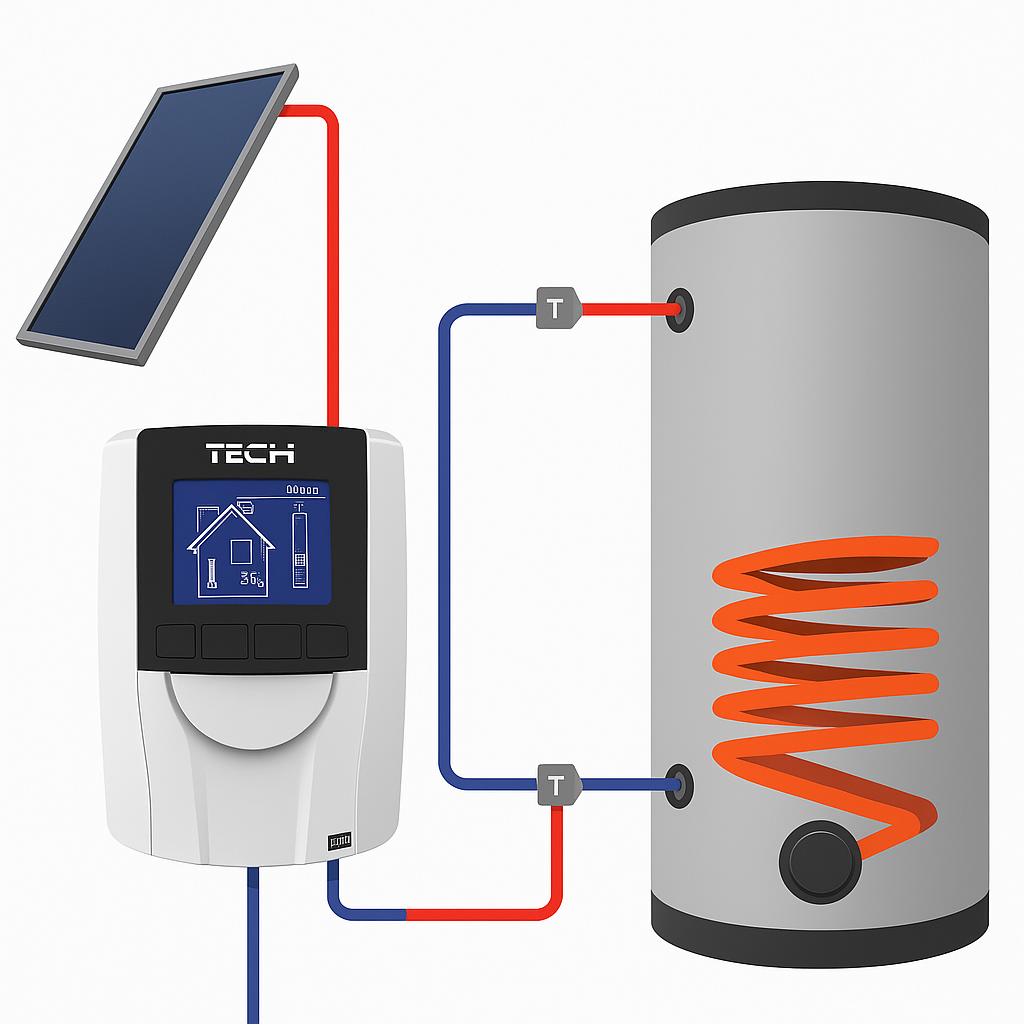

- Solární ohřev TUV v jednom zásobníku – klasický „bojler se solárním výměníkem“, kdy regulace pouze spíná solární čerpadlo.
- Dvouzásobníkové systémy – např. solární předohřev v prvním zásobníku a dohřev v druhém, nebo TUV + akumulační nádrž pro topení.
- Kombinace solárů a kotle na tuhá paliva – regulace řídí nabíjení akumulace z obou zdrojů a hlídá teploty kvůli bezpečnosti.
- Solární podpora vytápění – část energie z kolektorů jde nejen do TUV, ale ve vhodných podmínkách i do topného systému (podlahovka, radiátory).
Konkrétní řešení vždy navrhujeme podle místních podmínek, hydrauliky soustavy a požadavků investora. V případě zájmu vám můžeme připravit návrh s konkrétním typem regulace SOREL a doporučeným schématem zapojení.
Často kladené otázky k solárním regulacím SOREL
Je regulace SOREL vhodná i pro stávající solární systém?
Ve většině případů ano. Pokud máte stávající solární soustavu s běžnými čidly Pt1000 a standardními čerpadly, lze starou regulaci často bez větších zásahů nahradit modernější jednotkou SOREL. U složitějších systémů je vhodné konzultovat výměnu s projektantem nebo zkušenou instalační firmou.
Jak dlouho solární regulace vydrží?
Elektronika je obvykle umístěna v interiéru a není vystavena extrémním podmínkám, takže životnost regulací bývá mnoho let. Důležité je dodržet správné zapojení, ochranu proti přepětí a kvalitní čidla. Běžná údržba spočívá hlavně v občasné kontrole funkce systému a záznamů na displeji.
Lze regulaci SOREL připojit k internetu?
U vybraných modelů je možné doplnit datalogger a komunikační modul, který napojí regulaci na službu SOREL Connect. Díky tomu lze sledovat teploty, historii provozu a v některých případech i dálkově upravovat nastavení.
Co potřebuji při objednávce regulace znát?
Ideálně připravte základní informace: počet kolektorů, typ a objem zásobníku, další zdroje tepla (kotel, krb, tepelné čerpadlo), počet čerpadel a ventilů, zda chcete online dohled a zda je v soustavě požadavek na speciální funkce (legionely, solární podpora vytápění, bazén apod.). Podle toho lze zvolit optimální typ regulace SOREL.
