Solární jednotka Grundfos

evropská kvalita pro celoroční ohřev vody

Vysoce kvalitní solární jednotky. Ideální pro ohřev TUV, podporu vytápění.

Poptat Zobrazit technické parametry

Solární jednotka Grundfos

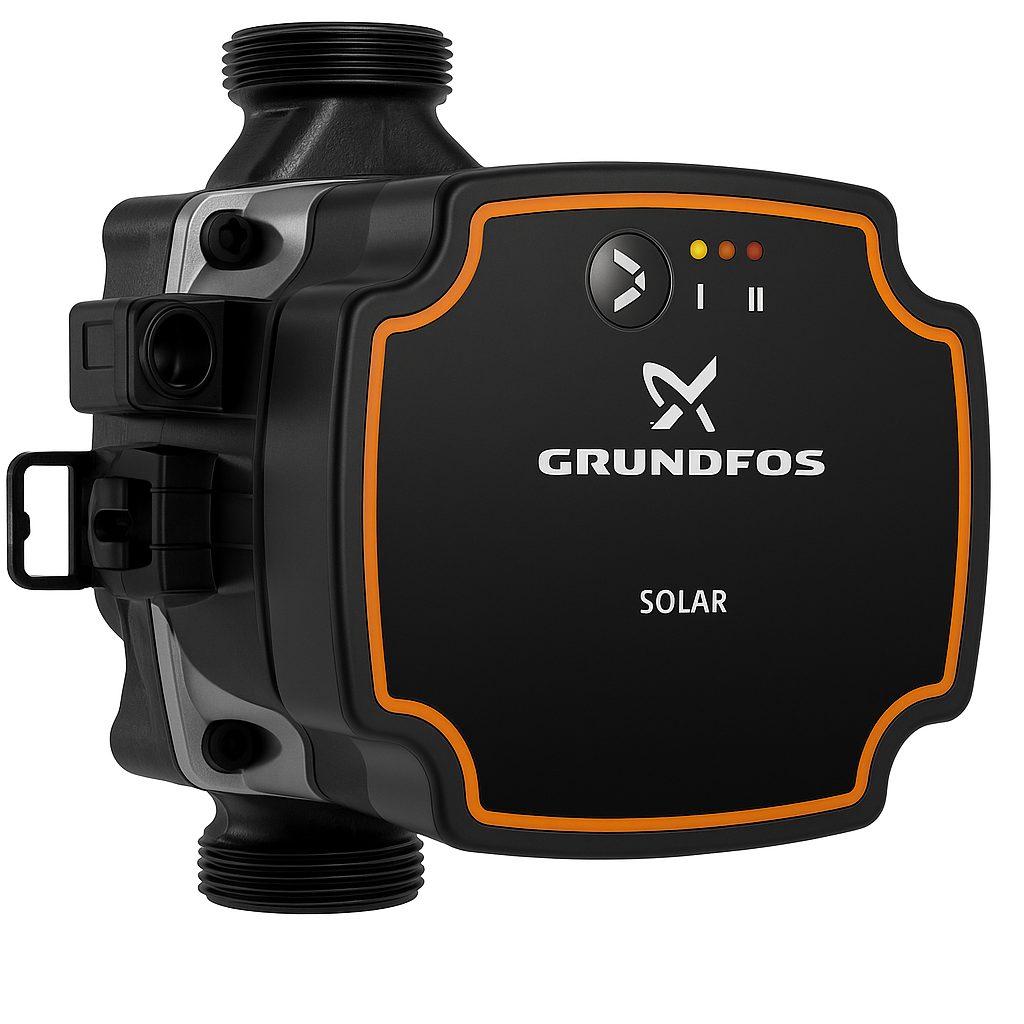

Nízkoenergetické čerpadlo Grundfos
Přetlakový solární ventil 6 bar
Keramická ložisková hřídel
Inteligentní konfigurace

Čerpadla Grundfos

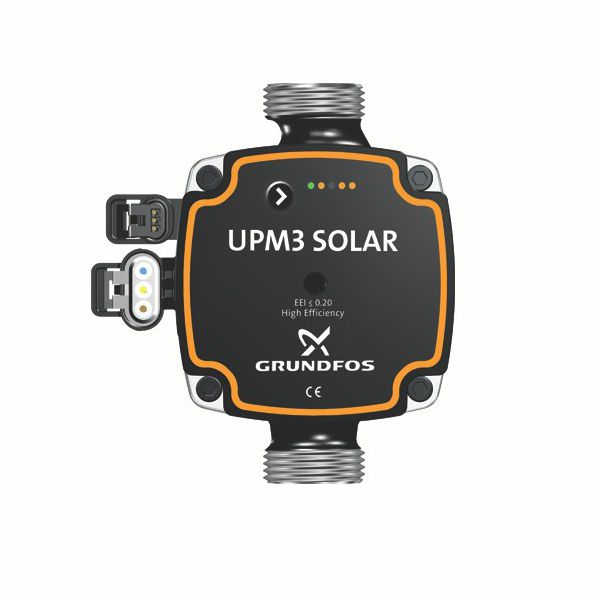

Čerpadlová jednotka je určena k čerpání teplonosného média v solárních systémech s nuceným oběhem. UPM3 Solar je vysoce výkonné oběhové čerpadlo nabízející flexibilní řešení pro fototermické solární systémy. Jednotka je odolná nemrznoucím kapalinám solárních systémů a lze ji využít i v systémech s krátkodobým přehřátím až do 180 °C. Čerpadlová skupina má kryt z EPP – tepelné izolační tvrzené polystyrenové pěny, která odděluje armatury a solární regulátor.

Součástí jednotky je nízkoenergetické čerpadlo Grundfos řízené PWM signály, kulové ventily na stoupačce i zpátečce jednotky, přetlakový solární ventil 6 bar, vypouštěcí a napouštěcí armatury, průtokoměr, masivní separátor vzduchu a armatura s manometrem pro připojení expanzní nádoby pro solární systém. Dvoustupňová solární stanice má nainstalovány všechny potřebné armatury a komponenty.

Vysoce efektivní provoz je dán stálým odlučováním vzduchu do masivního separátoru na zpětné větvi solární jednotky. Díky zabudovanému ventilu lze snadno měřit a nastavovat průtok nemrznoucí směsi solárním systémem. Aktuální teploty průtoku jsou znázorněny na teploměrech umístěných před ventilem na stoupačce a zpátečce solární jednotky. Výhodou jednotky je optimalizovaný design pro snadný přístup, inteligentní konfigurace a nepřekonatelná spolehlivost.

Systém disponuje dvojitým odblokováním, které udržuje maximální spouštěcí moment až do 25 Ncm.

Solární čerpadlová jednotka

Technické informace a další údaje k čerpadlům Grundfos Solar

Technické údaje

Připojovací rozměr 3/4″
Napájení 240 V / 50 Hz
EPP kryt jednotky
Průtokoměr 2–12 l · min⁻¹
Zpětné klapky
Manometr
Separátor vzduchu
Nízkoenergetické čerpadlo Grundfos
Přetlakový solární ventil 6 bar
Keramická ložisková hřídel
Inteligentní konfigurace

Profily čerpadla

V továrním nastavení čerpadla SOLAR UPM3 Hybrid je aktivní profil PWM A na maximální otáčky. Bez připojení PWM běží profil PWM A na maximální výkon.

Oběhové čerpadlo může být řízeno externím ovládacím signálem PWM A (profil pro použití v otopných soustavách) nebo PWM C (profil pro solární regulátory s výstupem PWM), případně bez signálu PWM v režimu proporcionální tlak, konstantní tlak nebo konstantní otáčky.

Po zapnutí čerpadlo běží na tovární nastavení nebo na naposledy uložené nastavení. Displej zobrazuje okamžitý výkon čerpadla.

Proporciální tlak

Dopravní výška (tlak) se snižuje při klesajícím požadavku na vytápění a zvyšuje se při rostoucím požadavku. Provozní bod oběhového čerpadla se pohybuje po zvolené křivce proporcionálního tlaku v závislosti na potřebě tepla v systému.

Funkce AUTODAPT umožňuje automaticky řídit výkon čerpadla v celém rozsahu daného profilu, což vede k nižším provozním nákladům a vyšší účinnosti systému.

PWM Profile C

Oběhové čerpadlo běží v závislosti na aktuální hodnotě signálu PWM až do nastavené křivky konstantních otáček. Rychlost se zvyšuje s rostoucí hodnotou signálu PWM. Bez signálu PWM oběhové čerpadlo neběží.

Volba nastavení

Můžete si vybrat mezi zobrazením výkonu a zobrazením nastavení. Pokud stisknete tlačítko po dobu 2–10 sekund, přepne se uživatelské rozhraní na režim Volba nastavení, pokud je rozhraní odemčeno.

Jakmile se nastavení zobrazí, lze jej změnit. Po uvolnění tlačítka se uživatelské rozhraní po krátké době vrátí zpět na zobrazení výkonu a poslední nastavení se uloží.

Funkce zámku kláves

Účelem této funkce je blokování tlačítek, aby se zabránilo nechtěné změně nastavení a zneužití. Je-li funkce uzamčení aktivována, jsou všechna dlouhá stisknutí tlačítek ignorována.

Tím se uživatel nedostane do oblasti „volba režimu nastavení“ a může pouze sledovat informaci „zobrazit režim nastavení“. Po deaktivaci zámku (držení tlačítka několik sekund) lze nastavení opět měnit.

Provozní stav

Když je čerpadlo v provozu, LED 1 svítí zeleně. Čtyři žluté LED diody indikují aktuální spotřebu energie (P1). Při aktivním provozním režimu všechny aktivní LED diody svítí trvale.

Tímto způsobem lze jednoduše odlišit režim zobrazení od režimu nastavení. Jakmile je oběhové čerpadlo zastaveno, LED diody zhasnou a je signalizován klidový stav zařízení.
