Solární potrubí Armaflex – špičková izolace pro solární kolektory
Správně zvolené solární potrubí je klíčové pro výkon, životnost i bezpečnost celého solárního systému. Potrubí a izolace Armaflex (HT/Armaflex, Armaflex DuoSolar) jsou navrženy speciálně pro vysoké teploty a venkovní podmínky, které u solárních kolektorů běžně vznikají.
Teploty až kolem 150 °C • UV odolnost • minimální tepelné ztrátyCo je solární potrubí Armaflex?
Pod názvem Armaflex se skrývá řada elastomerických izolačních materiálů a předizolovaných potrubních systémů výrobce Armacell. Pro solární termiku se nejčastěji používají:
- HT/Armaflex (Armaflex Solar) – izolační návlek z EPDM pryže pro měděná nebo ocelová potrubí, navržený pro vysoké teploty a venkovní instalaci. :contentReference[oaicite:0]{index=0}
- Armaflex DuoSolar – předizolované dvojité vlnovcové potrubí pro připojení solárních kolektorů, s integrovanou izolací Armaflex a UV odolným pláštěm. :contentReference[oaicite:1]{index=1}
Oba systémy mají uzavřenou buněčnou strukturu, nízkou tepelnou vodivost a jsou odolné proti UV záření, dešti i mrazu – proto jsou vhodné pro vedení mezi střechou a technickou místností, kde jsou solární podmínky nejnáročnější.
Výhody solárního potrubí Armaflex
- Vysoká teplotní odolnost – provozní teploty až okolo 150 °C, krátkodobě ještě výše (dle konkrétního typu). :contentReference[oaicite:2]{index=2}
- UV a povětrnostní odolnost – izolace je navržena pro trvalou venkovní instalaci, bez nutnosti dodatečných ochranných plechů.
- Minimální tepelné ztráty – nízká tepelná vodivost (cca 0,04 W/m·K při 0–20 °C) snižuje ztráty na dlouhých trasách. :contentReference[oaicite:3]{index=3}
- Uzavřená buněčná struktura – materiál téměř nenasakuje vodu, odolává kondenzaci a omezuje riziko koroze potrubí.
- Flexibilita a jednoduchá montáž – ohyby bez řezání kolen, nízká hmotnost, možnost dodatečného zaizolování stávajících rozvodů.
- Dlouhá životnost – kvalitní EPDM pryž je odolná vůči glykolu, vysokým teplotám i stárnutí materiálu.
- Profesionální vzhled – čisté a jednotné vedení potrubí, vhodné pro rodinné domy i větší solární instalace.
Hlavní typy solárního potrubí Armaflex
HT/Armaflex (Armaflex Solar)
Izolační návleky HT/Armaflex jsou vyrobeny z elastomerické pryže na bázi EPDM a jsou určeny pro vysokoteplotní rozvody, jako jsou solární okruhy nebo horká voda. Materiál je odolný vysokým teplotám, ozónu a UV záření. :contentReference[oaicite:4]{index=4}
| Vlastnost | Typická hodnota* |
|---|---|
| Provozní teplota | cca −50 až +150 °C (krátkodobě až ~175 °C) |
| Tepelná vodivost λ | ≈ 0,040 W/m·K (při ~0–24 °C) |
| Materiál | EPDM pryž, uzavřená buněčná struktura |
| Typické tloušťky izolace | 9 mm, 13 mm, 19 mm (dle dimenze potrubí) |
| Použití | Izolace měděného/ocelového potrubí solárního okruhu, vnitřní i venkovní instalace |
*Konkrétní hodnoty se mohou lišit podle výrobní řady a normy – vždy se řiďte aktuálním technickým listem výrobce.

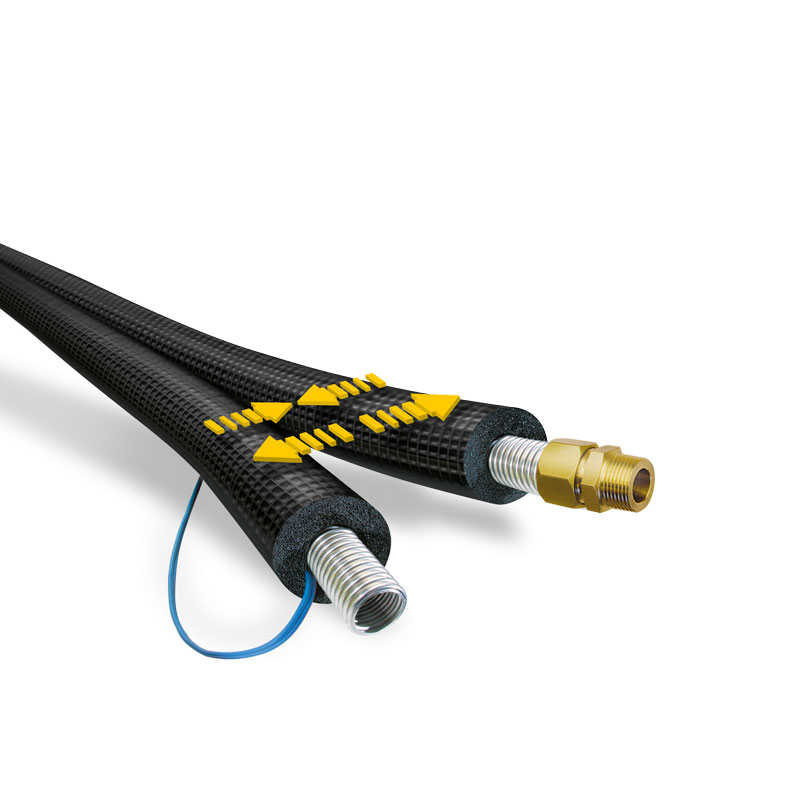

Armaflex DuoSolar
Armaflex DuoSolar je předizolované dvojité solární potrubí (tzv. twin-pipe) s vlnovcovým potrubím uvnitř a elastomerickou izolací Armaflex. Systém je určen pro rychlé propojení solárních kolektorů se solárním rozvaděčem nebo zásobníkem. :contentReference[oaicite:5]{index=5}
- dvojité potrubí – přívod a zpátečka v jednom plášti, snadné vedení po střeše,
- EPDM izolace Armaflex s uzavřenou buněčnou strukturou a UV odolným pláštěm,
- rozsah dimenzí typicky DN16–DN25 podle výkonu solární soustavy,
- často integrovaný signální kabel pro čidlo kolektoru (dle konkrétní varianty),
- rychlá montáž bez nutnosti dodatečně navlékat izolaci, menší riziko chyb při instalaci.
Jak správně dimenzovat solární potrubí Armaflex
Dimenzování solárního potrubí (průměr, délka, tloušťka izolace) má přímý vliv na účinnost a spolehlivost soustavy. Zjednodušeně se můžete řídit těmito kroky:
- Odhad průtoku solární kapaliny
Z průtoku (l/min) a výkonu kolektorového pole vyplyne potřebná světlost potrubí. Pro běžné rodinné domy se často používá DN16 nebo DN20, u větších soustav DN25 a výše. - Kontrola tlakových ztrát
Při delších trasách omezte tlakové ztráty volbou větší dimenze – usnadníte práci čerpadlu a snížíte spotřebu elektřiny. - Volba tloušťky izolace
Čím větší rozdíl teplot mezi okolím a kapalinou, tím větší tloušťku izolace dává smysl zvolit. U venkovních solárních rozvodů se u HT/Armaflexu běžně pohybujeme v rozsahu 13–19 mm. - Respektování teplotního rozsahu
Ujistěte se, že zvolený typ Armaflexu odpovídá maximálním teplotám v systému (stagnace kolektorů může krátkodobě překračovat 150 °C).
Pro přesný návrh doporučujeme statický přepočet hydrauliky a konzultaci s projektantem TZB, zvlášť u větších soustav nebo při dlouhých rozvodech.
Doporučení pro montáž solárního potrubí Armaflex
Správná instalace je stejně důležitá jako kvalitní materiál. Přehled základních zásad:
- Používejte originální lepidla a příslušenství – např. lepidla Armaflex HT/625 jsou navržena speciálně pro vysokoteplotní aplikace a zajišťují vodotěsné a parotěsné spoje. :contentReference[oaicite:6]{index=6}
- Řezejte ostrým nožem – čisté a kolmé řezy usnadní přesné slepení spojů.
- Spáry vždy lepte – nezalepené spáry mohou vést k pronikání vlhkosti a zhoršení izolačních vlastností.
- Chraňte proti mechanickému poškození – v místech průchodu konstrukcí, v okolí hran a při vedení po střeše použijte chráničky a vhodné podpěry.
- Dodržujte dilatační možnosti – potrubí i izolace se při ohřevu roztahují, proto respektujte montážní rozestupy a doporučení výrobce.
- Pravidelně kontrolujte stav izolace – zejména na střeše sledujte, zda nedošlo k mechanickému poškození nebo degradaci vlivem extrémních podmínek.
Typické použití solárního potrubí Armaflex
- připojení solárních kolektorů k akumulačním zásobníkům,
- solární okruhy s nemrznoucí kapalinou (glykolové směsi),
- rozvody mezi střechou a technickou místností v rodinných domech,
- větší solární soustavy v bytových domech, penzionech a průmyslových objektech,
- vysokoteplotní rozvody teplé vody, kde hrozí vysoké povrchové teploty potrubí.
Časté dotazy k solárnímu potrubí Armaflex (FAQ)
Běžné izolace pro topení jsou často určené jen do teplot kolem 80 °C a nejsou odolné vůči UV záření. U solárních kolektorů však v potrubí běžně dosahujeme vyšších teplot a potrubí je většinou vedené po střeše. Armaflex HT/Armaflex a DuoSolar jsou vyvinuty právě pro tyto podmínky – odolají vysokým teplotám, povětrnosti i dlouhodobému slunečnímu záření.
Ano. Solární okruh často vede část trasy uvnitř objektu – tam má Armaflex výhodu v nízké tepelné vodivosti a uzavřené buněčné struktuře, která zamezuje kondenzaci. Výsledkem jsou menší tepelné ztráty a nezrezivělé potrubí.
Ano, solární potrubí Armaflex je běžně používáno v soustavách s propylenglykolem či etylenglykolem. Vždy ale dodržujte maximální teploty a koncentrace doporučené výrobcem solárního média i izolace.
Pro krátké vnitřní rozvody může stačit tloušťka 9–13 mm, u venkovních tras a vyšších teplot se u rodinných domů nejčastěji používá 13–19 mm. Čím delší trasa a vyšší teplota média, tím větší ekonomický smysl dává silnější izolace.
Při správné montáži a dodržení teplotních limitů má Armaflex velmi dlouhou životnost, běžně desítky let. V případě venkovních rozvodů je vhodné alespoň jednou ročně vizuálně zkontrolovat stav izolace (např. při servisní prohlídce solárního systému).
U rodinných domů téměř vždy. Ušetří čas na montáži, minimalizuje množství prostupů střechou a snižuje riziko chyb při izolování. U rozsáhlejších nebo atypických instalací může být výhodnější kombinace samostatného potrubí a izolace HT/Armaflex – záleží na konkrétním projektu.
Chcete navrhnout solární potrubí Armaflex pro svůj projekt?
Pokud plánujete nový solární termický systém nebo rekonstrukci stávajícího solárního okruhu, rádi vám pomůžeme s návrhem vhodného solárního potrubí Armaflex a dimenzováním rozvodů. Kontaktujte nás přes kontaktní formulář nebo telefonicky a připravíme pro vás konkrétní návrh.
